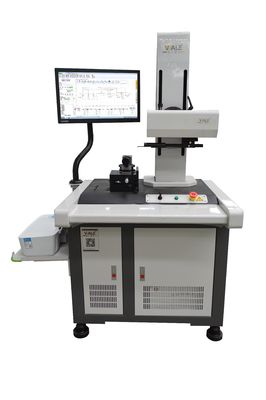

Name: Sistema di misurazione del profilo e della rugosità del braccio articolato per superfici portanti
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SPR1000
Price: 20,500.00 USD
Availability: InStock

Informazioni dettagliate

Sensore:	Sensore di contorno di tipo digitale e sensore di rugosità standard senza testa	Software:	Sistema di misurazione del contorno CMS e sistema di misurazione e analisi della rugosità superficia
Richiedente:	Cuscinetto del braccio articolato, cristallo di germanio di grado ottico, anello di tenuta, guarnizi	Precisione del contorno:	±2´
Ruvidezza:	Ris,Rku,Rsm,Rsm,Rs,RΔq,Rk,Rpk,Rvk,Mr1,Mr2,Rmr	Durata della valutazione:	λcX2,3,4,5,6,7
Asse X.:	0,1~10 mm/s	Asse Z.:	0,5-10 mm/s
Evidenziare:	strumento di misura di contorno 10mm/s , Strumento di misura di contorno di rugosità di Rsk , Strumento di misura di rugosità di Rku

Descrizione di prodotto

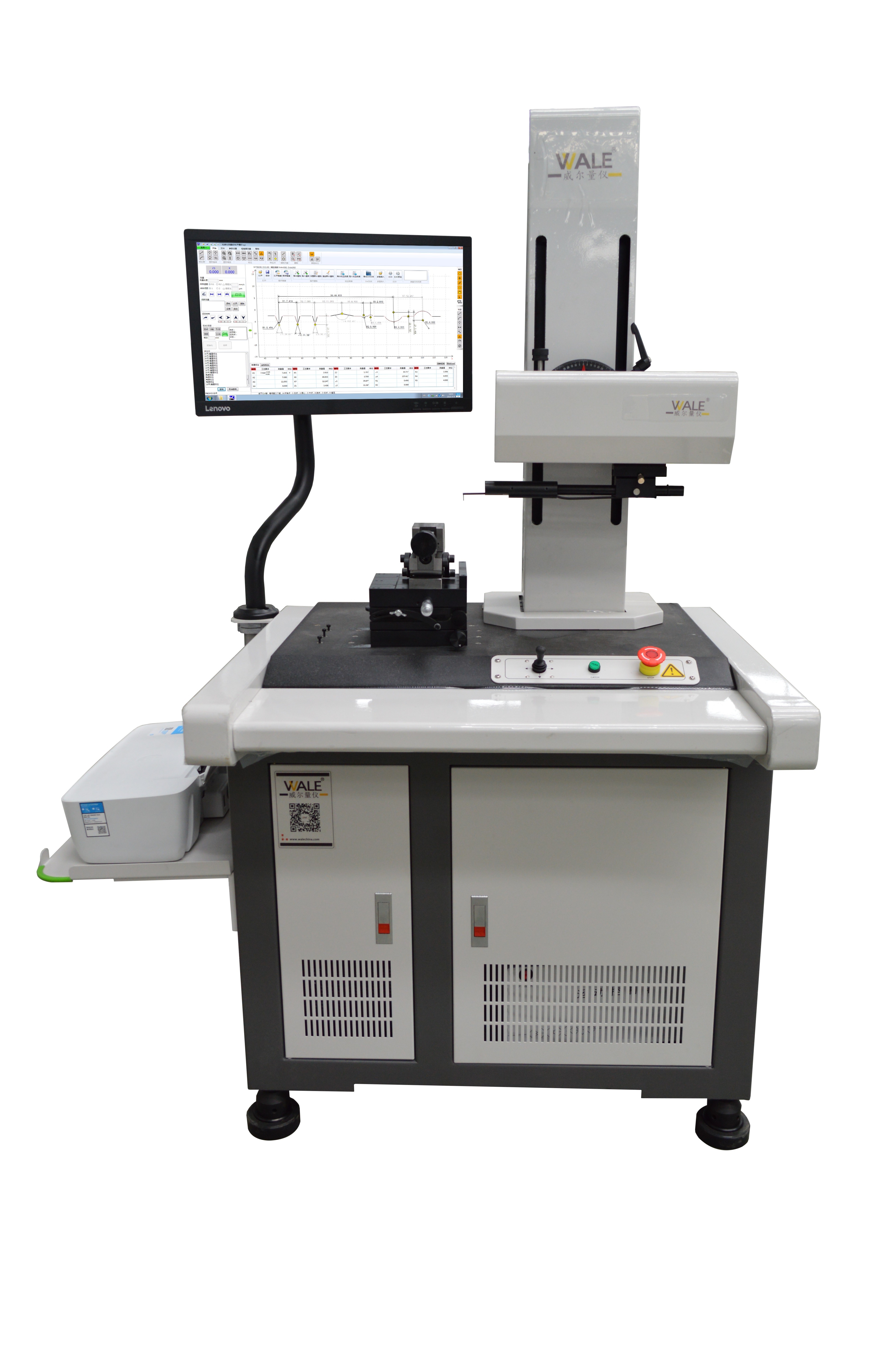

Sistema di misura del contorno e della rugosità del braccio articolato per le superfici dei cuscinetti

Testatore di contorno di rugosità superficiale

Un sistema completo di analisi delle misure del profilo di rugosità per la valutazione di precisione delle superfici dei cuscinetti e di altri componenti di alto profilo.

Elementi di misurazione della superficie

Tutte le superfici richiedono l'analisi di questi elementi critici:

Dimensioni:Forme funzionali di superficie definite da relazioni lineari tra raggio, angolo, distanza e caratteristiche
Forma:deviazione dalla forma della superficie bersaglio (piano, sfera, cono, ecc.), generalmente causata da un errore della macchina
Durazione:Variazioni della consistenza superficiale causate da utensili da taglio o da processi di lavorazione
Valvolezza:Effetti non ideali della macchina causati da vibrazioni, rigidità insufficiente o altri fattori instabili del processo

Serie SPR1000 - Tipo standard

Dispone di una tecnologia a doppio sensore con sensore di contorno digitale e sensore di rugosità standard induttivo per la misurazione combinata di contorno e rugosità in una macchina.

Specifiche tecniche

Specificità	PR1103G-sdk
Distanza di misurazione asse X	100 mm
Distanza di misurazione asse Z	320 mm
Distanza di misurazione asse Z1	C:± 12,5 mm/R:± 420 μm
Precisione di contorno Z1 Precisione lineare	± 1,5+ 0,2H di massa
Precisione dell'arco	±(2+R/8) μm
Accuratezza dell'angolo	± 2
Diritta	00,8 μm/100 mm
Precisione lineare	± 4%
Rumore residuo	≤ 0,02 μm
Valore duplicato	1δ≤2nm
Lunghezza d'onda di taglio	0.025- 0.08- 0.25- 0.8, 2.5, 8 mm
Lunghezza nominale	λcX2,3,4,5,6,7
Velocità di guida asse X	0.1~10 mm/s
Velocità di guida asse Z	0.5-10 mm/s

Funzioni di misura

Misurazione del profilo

Elementi di linea delle varie superfici del pezzo da lavorare, caratteristiche punti, misurazioni della distanza, parallelismo, perpendicolarità, angolo, profondità di scanalatura, larghezza di scanalatura, raggio, analisi della rettitudine, analisi della convessione,e analisi dei profili.

Parametri di rugosità

Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr

Parametri di ondulazione

Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr

Parametri di contorno originali

Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Applicazioni di misura

Esempi di misurazioni reali che dimostrano le capacità del sistema:

Analisi della superficie del cuscinetto del braccio articolato

Valutazione della superficie dei cristalli di germanio di grado ottico

Analisi del contorno e della rugosità della superficie dell'anello del sigillo

Misurazione della superficie dei componenti della turbo sigillatura

Componenti di sistema

Sensore di contorno digitale della serie P

Risoluzione: 0,02-0,2 μm
Intervallo: ±7,5-±30μm
Precisione lineare: ± 1,5 + 0,6H ± 1 μm
Potenza di misura: 1,2 kg
Caratteristica: mantiene un'eccellente linearità su grandi intervalli di misura

Sistemi di azionamento

Viaggio ferroviario: 100-150 mm
Intervallo numerico: 0,2 ~ 2 μm
Dirittura del contorno: 0,5 μm/100 mm
Valore residuo di rugosità: ≤ 0,02 μm
Velocità massima di movimento: 10 mm/s
Velocità minima di misura: 0,1 mm/s
Opzioni: driver standard DS o driver ceramico DC
Applicazione: soddisfa i requisiti di precisione di misurazione del contorno a livello parziale e le esigenze di misurazione della rugosità per Ra superiore a 0,1 micron

Controllo della rugosità

Questo tester di rugosità fornisce una determinazione rapida e precisa della consistenza superficiale e della rugosità superficiale dei materiali,con una lunghezza di carica superiore o uguale a 50 mm,.

Prodotto Tag:

Luogo di origine:	DongGuan, Cina
Marca:	UNIMETRO
Numero di modello:	SPR1000

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	caso di legno
