Sistema universale di misurazione dei contorni e della rugosità multisensore con profilometro integrato

Informazioni di base

Luogo di origine:	La Cina
Marca:	UNIMETRO
Numero di modello:	SER1000

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	Cassa di legno
Termini di pagamento:	T/T
Capacità di alimentazione:	15SET Al MESE

Miglior prezzo Contattaci

Informazioni dettagliate

Sensore:

Sensore induttivo di profilo di rugosità

Software:

Sistema di misurazione del profilo CMS e sistema di misurazione e analisi della rugosità superficial

Richiedente:

Tanica dell'olio per freni, Tanica dell'olio per freni A, Molla, Bullone di fissaggio dell&#

Evidenziare:

strumento di misura di contorno

strumento di misura di rugosità

Descrizione di prodotto

Sistema universale di misurazione del contorno e della rugosità multi-sensore

Sistema di misura del contorno del tester di rugosità superficiale

Sistema universale di misurazione della rugosità e del contorno della superficie con sensore combinato per la misura della rugosità

Analisi delle misure di superficie

Le superfici possono essere misurate su quattro elementi chiave: dimensioni, forma, rugosità e ondulazione.

Dimensioni:Forme funzionali di superficie definite da relazioni lineari tra raggio, angolo, distanza e caratteristiche
Forma:deviazione dalla forma della superficie bersaglio (piano, sfera, cono, ecc.), generalmente causata da un errore della macchina
Durazione:Variazioni della consistenza superficiale causate da utensili da taglio o da processi di lavorazione
Valvolezza:Effetti non ideali delle macchine derivanti da vibrazioni, rigidità insufficiente o altre instabilità del processo

Caratteristiche della serie SER1000

Tipo standard a basso costo di utilizzo

Sensore di profilo induttivo

Misurazione della rugosità senza piombo

Misurazione del profilo ad alta precisione a piccola distanza

Composto di misura della rugosità e del profilo

Applicazioni di misura

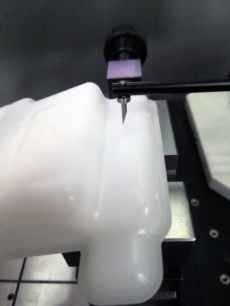

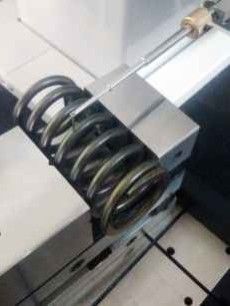

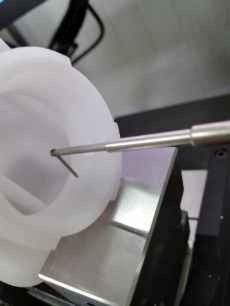

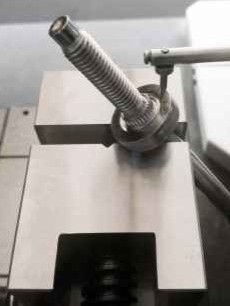

Le applicazioni includono:Confezioni di olio di freno, molle, bulloni di fissaggio per auto

Specifiche tecniche

Specificità	SER1143G-sak
Distanza di misura
Asse X	100 mm
Asse Z	320 mm
Asse Z1	C:±5 mm R:±400 μm
Accuratezza del contorno
Z1 Precisione lineare1	0.15% F.S.
Pt	± 0,3 μm
Angolo	± 2
Diritta	0.5 μm/100 mm
Accuratezza della rugosità
Precisione lineare	± 7%
Rumore residuo	≤ 0,025 μm
Valore duplicato	1δ≤3nm
Lunghezza d'onda di taglio	0.025- 0.08- 0.25- 0.8, 2.5, 8 mm
Lunghezza nominale	λcX2,3,4,5,6,7
Velocità di guida
Asse X	0.1~10 mm/s
Asse Z	0.5-10 mm/s
Funzioni di misura
Profil	Elementi di linea, caratteristiche dei punti, distanze, paralleli, perpendicolarità, angolo, profondità di scanalatura, larghezza di scanalatura, raggio, analisi della rettitudine, analisi della convessione, analisi del profilo
Roverezza	Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Valvolezza	Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Contorno originale	Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Componenti di sistema

Sensore di contorno digitale della serie P

Risoluzione: 65536:1 / 262144:1
Distanza: R:±400μm/±600μm, C:±5mm/±7,5mm
Precisione lineare: R: ± 7%/± 4%, C:00,15%/0,07%
Noise residuo: ≤ 0,025μm/≤ 0,02μm
Referenza di rugosità: guida, senza guida
Sensore di induttanza integrato ad alta precisione per la misurazione della rugosità e del profilo con semplice cambio di ago

Opzioni del conducente

Viaggio ferroviario: 100-150 mm
Intervallo numerico: 0,2 ~ 2 μm
Dirittura di contorno: 0,5 μm/100 mm
Valore residuo di rugosità: ≤ 0,02 μm
Velocità massima di movimento: 10 mm/s
Velocità minima di misura: 0,1 mm/s
L'azionamento standard soddisfa i requisiti di precisione di misurazione del contorno a livello parziale

Componenti della colonna

Distanza: 320~420mm / 520~620mm
Velocità massima di movimento: 10 mm/s
Velocità minima di movimento: 0,5 mm/s
Precisione di posizionamento: 0,01 mm
Progettazione di colonne leggere a telaio per una stabilità a lungo termine

Componenti della piattaforma

Materiale: marmo
Specificità: 500*800, 500*1000
Disegno in un pezzo con struttura compatta per una facile manutenzione

A proposito di UNIMETRO

Costruire il proprio business con soluzioni metrologiche professionali

UNIMETRO è un produttore professionale di apparecchiature di metrologia con oltre 10 anni di esperienza.Forniamo prodotti ad alte prestazioni a prezzi ragionevoli e diamo il benvenuto a partner professionali dai mercati globali.

I nostri servizi

UNIMETRO si impegna a fornire i migliori prodotti e soluzioni di metrologia, insieme a un servizio post-vendita completo che include supporto online gratuito, aggiornamenti del software e tempi di risposta rapidi.

Mercato mondiale

Accogliamo rivenditori e distributori in tutto il mondo e forniamo un supporto commerciale e tecnico completo.

Soluzioni OEM e personalizzate

UNIMETRO offre servizi OEM per i distributori e sviluppa soluzioni di misurazione personalizzate attraverso il nostro team tecnico professionale.

Informazioni sulle società

I nostri clienti e agenti

Domande frequenti

Q1: Lei è una fabbrica o una società commerciale?

R1: Siamo una fabbrica e forniamo risposte entro 24 ore.

D2: Cosa produce principalmente la vostra azienda?

R2: Siamo specializzati in macchine di misurazione della visione, macchine di misurazione delle coordinate, apparecchiature CMM e VMM e attrezzature di metrologia correlate.

Q3: Come scegliere la specifica appropriata?

R3: Il nostro team professionale raccomanderà specifiche appropriate in base alla varietà del prodotto e alle esigenze di misura.

Q4: Accettate il servizio personalizzato?

R4: Sì, forniamo macchine standard e soluzioni personalizzate su misura per le esigenze del cliente.

Q5: Qual è il periodo di garanzia?

R5: I nostri prodotti sono garantiti per un anno. Abbiamo aumentato la durata delle parti fragili per garantire l'affidabilità del prodotto.
