Sistema di misurazione digitale induttivo del profilo per l'analisi di contorni e superfici

Tutte le superfici contengono elementi misurabili tra cui dimensioni, forma, rugosità e ondulazione. I componenti ad alta precisione richiedono un'analisi completa di tutti questi elementi:

• Dimensioni: Forme funzionali superficiali definite da relazioni lineari tra raggio, angolo, distanza e caratteristiche
• Forma: Deviazione dalla forma superficiale target (piano, sfera, cono, ecc.), tipicamente causata da errori della macchina
• Rugosità: Causata da fattori quali utensili da taglio o processi di lavorazione
• Ondulazione: Effetti non ideali della macchina derivanti da vibrazioni, rigidità insufficiente o altri fattori di instabilità del processo

Sensore di profilo induttivo per misurazioni di contorno di piccolo raggio e alta precisione. L'accuratezza lineare assoluta dei sensori induttivi dipende dal raggio, con raggi più ampi che comportano una minore accuratezza. Il principio di misurazione consente la massima risoluzione con suddivisione lineare infinita, eliminando i limiti intrinseci di accuratezza.

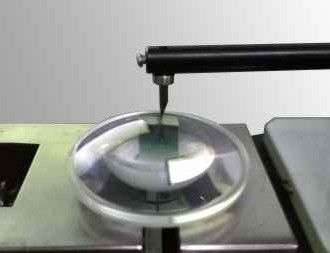

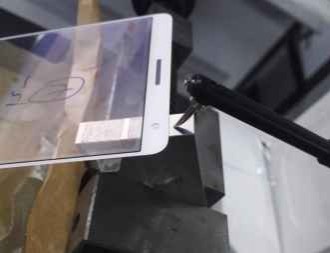

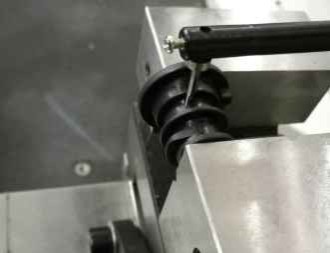

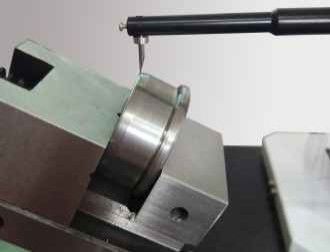

Le applicazioni industriali includono la misurazione di superfici di contorno su piccola scala come le misurazioni di rulli e piste di cuscinetti (tipicamente 5-10 µm), la misurazione dello spessore degli schermi dei telefoni cellulari, il rivestimento degli schermi retroilluminati e la misurazione dello spessore dei rivestimenti dei circuiti stampati nell'industria dei telefoni cellulari.
