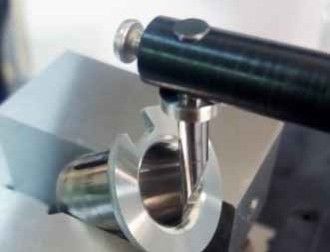

Sistema di misurazione di profili e contorni di superfici CMS con tecnologia profilometro

Informazioni di base

Luogo di origine:	La Cina
Marca:	UNIMETRO
Numero di modello:	SP1000

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	Cassa di legno
Termini di pagamento:	T/T
Capacità di alimentazione:	15SET Al MESE

Miglior prezzo Contattaci

Informazioni dettagliate

Sensore:

Sensore digitale dei contorni

Software:

Software di misurazione del contorno CMS

Richiedente:

Anello dell'olio motore, utensile per la molatura del pistone, cuscinetto, nucleo assiale....

Evidenziare:

strumento di misura di contorno

strumento di misura di rugosità

Descrizione di prodotto

Sistema di misura del profilo di superficie e del contorno CMS con tecnologia profilometrica

Macchina di misura del contorno di tipo digitale

Gli elementi misurabili di tutte le superfici includono dimensioni, forma, rugosità e ondulazione.

Dimensioni:Forme funzionali di superficie definite dalla relazione lineare tra raggio, angolo, distanza e caratteristiche
Forma:deviazione dalla forma di destinazione della superficie (piano, sfera, cono, ecc.), generalmente causata da un errore della macchina
Durazione:Causato da fattori quali strumenti di taglio o processi di lavorazione
Valvolezza:Effetto della macchina non ideale causato da vibrazioni, rigidità insufficiente o altri fattori instabili nel processo

Caratteristiche della serie SP1000

Tipo standard a basso costo di utilizzo
Sensore di contorno digitale
Capacità di profilometria su larga scala

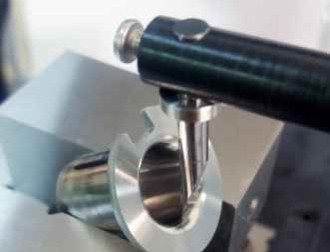

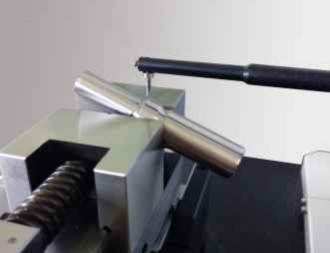

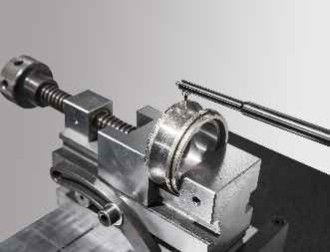

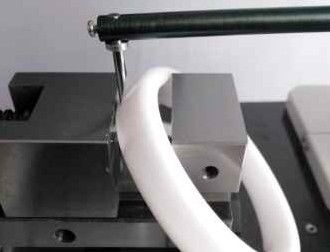

Esempi di casi di misura

Specifiche raccomandate

Specificità	Dettagli
Numero di modello	SE2022G-tbo
Distanza di misurazione asse X	120 mm
Distanza di misurazione asse Z	420 mm
Intervallo dell'asse Z1	±0,5 mm~±7,5 mm/262144:1
Z1 Precisione lineare	0.07% f.s.
Accuratezza dell'angolo	± 1′
Diritta	00,3 μm/100 mm
Velocità di azionamento dell'asse X	0.05~20 mm/s
Velocità di azionamento dell'asse Z	0.2~20 mm/s
Funzioni di misura	Elementi di linea, caratteristiche dei punti, distanze, paralleli, perpendicolarità, angolo, profondità di scanalatura, larghezza di scanalatura, raggio, analisi della rettitudine, analisi della convessione, analisi del profilo

Componenti di sistema

Sensore di contorno digitale della serie P

Risoluzione: 65536:1 / 262144:1
Distanza: R:±400μm/±600μm, C:±5mm/±7,5mm
Precisione lineare: R:±7%/±4%, C:00,15%/0,07%
Rumore residuo: ≤ 0,025 μm/≤ 0,02 μm
Referenza di rugosità: guida, senza guida
Sensore di induttanza integrato ad alta precisione per la misurazione della rugosità e del profilo con cambio dell'ago

Opzioni del conducente

Viaggio ferroviario: 100-150 mm
Intervallo numerico: 0,2 ~ 2 μm
Dirittura del contorno: 0,5 μm/100 mm
Valore residuo di rugosità: ≤ 0,02 μm
Velocità massima di movimento: 10 mm/s
Velocità minima di misura: 0,1 mm/s
L'azionamento standard soddisfa i requisiti di precisione di misurazione del contorno a livello parziale

Componenti della colonna

Distanza: 320~420mm / 520~620mm
Velocità massima di movimento: 10 mm/s
Velocità minima di movimento: 0,5 mm/s
Precisione di posizionamento: 0,01 mm
Progettazione leggera con colonna di tipo telaio per la stabilità a lungo termine

Componenti della piattaforma: macchina standard integrata MPM

Materiale: marmo
Specificità: 500*800, 500*1000
Disegno in un pezzo con struttura compatta per una facile manutenzione

Informazioni sulle società

I nostri clienti e agenti

Domande frequenti

Q1: Lei è una fabbrica o una società commerciale?

R1: Siamo una fabbrica e forniamo risposte entro 24 ore.

D2: Cosa produce principalmente la vostra azienda?

R2: Siamo specializzati in macchine di misurazione della visione, macchine di misurazione delle coordinate, apparecchiature CMM e VMM e attrezzature correlate.

Q3: Come scegliere la specifica appropriata?

R3: Il nostro team professionale vi consiglierà le specifiche appropriate in base alle vostre esigenze di varietà e misura del prodotto.

Q4: Accettate il servizio personalizzato?

R4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze del cliente.

Q5: Qual è il periodo di garanzia?

A5: Il nostro periodo di garanzia del prodotto è di 1 anno. Abbiamo migliorato le parti fragili e mantenere la qualità stabile del prodotto.
