Sistema di misurazione del profilo e del contorno della superficie basato su sensore induttivo
Soluzioni per la misurazione del profilo e del contorno della superficie
Tutte le superfici contengono elementi misurabili tra cui dimensioni, forma, rugosità e ondulazione. I componenti ad alta precisione richiedono un'analisi completa di tutti questi elementi per garantire prestazioni e qualità ottimali.
Elementi di misurazione della superficie
- Dimensioni: Forme funzionali della superficie definite da relazioni lineari tra raggio, angolo, distanza e caratteristiche
- Forma: Deviazione dalla forma della superficie target (piano, sfera, cono, ecc.), tipicamente causata da errori della macchina
- Rugosità: Variazioni della tessitura superficiale causate da utensili da taglio o processi di lavorazione
- Ondulazione: Effetti non ideali della macchina derivanti da vibrazioni, rigidità insufficiente o altri fattori di instabilità del processo
Caratteristiche serie SE2000
Raggiungere l'equilibrio ottimale tra prestazioni e costi con un eccezionale rapporto prezzo-prestazioni.
- Ampia gamma di sensori induttivi per applicazioni versatili
- Capacità di misurazione del contorno ad alta precisione a corto raggio
- Misurazione del micro-profilo con eccezionale accuratezza

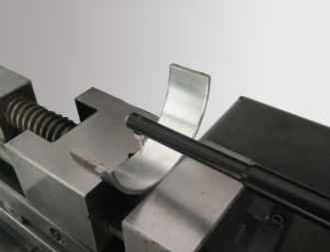

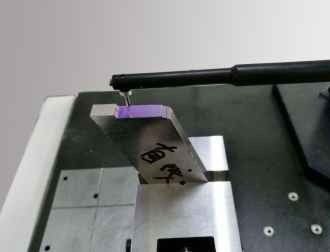

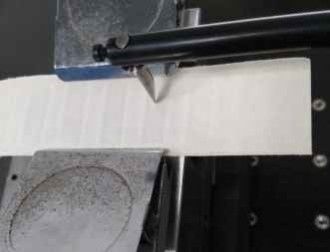

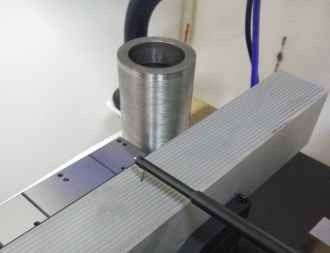

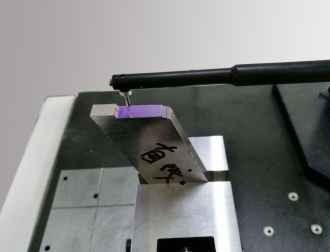

Applicazioni di misurazione
Specifiche SE2022G-tbo
| Specifiche | Dettagli |
|---|
| Intervallo di misurazione - asse X | 120mm |
| Intervallo di misurazione - asse Z | 420mm |
| Intervallo di misurazione - asse Z1 | ±0.5mm~±7.5mm/262144:1 |
| Precisione lineare Z1 | 0.07% f.s. |
| Precisione angolare | ±1´ |
| Rettilineità | 0.3µm/100mm |
| Velocità di traslazione asse X | 0.05~20mm/s |
| Velocità di traslazione asse Z | 0.2~20mm/s |
Capacità di misurazione
Analisi completa del profilo inclusi elementi lineari di varie superfici del pezzo, caratteristiche puntuali, misurazioni di distanza tra punti e linee, analisi della posizione degli elementi inclusi distanza, parallelismo, perpendicolarità, angolo, profondità scanalatura, larghezza scanalatura, raggio, analisi di rettilineità, analisi di convessità e analisi del profilo.
Componenti del sistema
Sensore induttivo di contorno serie E
- Risoluzione: 65536:1 / 262144:1
- Intervallo: ±0.5mm~±5mm / ±0.5mm~±7.5mm
- Precisione lineare: 0.15% / 0.07%
- Forza di misurazione: 0.7mg
- Rapporto flessibile accuratezza/intervallo con vantaggi impareggiabili per i sensori digitali nelle applicazioni di misurazione di contorni piccoli
Sistemi di traslazione
Driver a basso rumore Dsh / Driver ceramico a basso rumore Dch (Selezionabile in base ai requisiti dell'applicazione)
- Corsa della guida: 100-150mm / 180~220mm
- Intervallo di numero: 0.05~2µm / 0.05~5µm
- Rettilineità del contorno: 0.3µm/100mm
- Valore residuo di rugosità: ≤0.005µm
- Velocità massima di movimento: 20mm/s
- Velocità minima di misurazione: 0.1mm/s
- L'attuatore a basso rumore soddisfa i requisiti di precisione di misurazione del profilo delle parti standard
- Capace di misurare Ra superiore a 0.025 micron con sensore di rugosità
Componenti della colonna
Colonna ad alta velocità Cnf / Colonna lunga ad alta velocità Cnfl (Selezionabile in base ai requisiti dell'applicazione)
- Intervallo: 320~420mm / 520~620mm
- Velocità massima di movimento: 20mm/s
- Velocità minima di movimento: 0.2mm/s
- Precisione di posizionamento: 0.005mm
- Design della colonna ad alta velocità con struttura del telaio indeformabile
- Struttura di trasmissione rapida di precisione con ampio intervallo di velocità e alta precisione di posizionamento
Componenti della piattaforma
Tavolo macchina ergonomico integrale MPE
- Materiale: Marmo
- Specifiche: 500*800, 500*1000
- Design integrale con struttura compatta
- Manutenzione conveniente e risparmio di spazio
- Il design ergonomico riduce l'affaticamento dell'operatore
Domande frequenti
D1: Siete una fabbrica o una società commerciale?
R1: Siamo una fabbrica e forniamo risposte entro 24 ore.
D2: Cosa produce principalmente la vostra azienda?
R2: Produciamo principalmente macchine di visione, macchine di misura a coordinate, maschere CMM e VMM e attrezzature correlate.
D3: Come scegliere la specifica appropriata?
R3: Il nostro team di professionisti raccomanderà specifiche di strumenti di misurazione adatte in base alla varietà dei vostri prodotti e ai requisiti di misurazione.
D4: Accettate servizi personalizzati?
R4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze specifiche dei clienti.
D5: Qual è il vostro periodo di garanzia?
R5: I nostri prodotti sono coperti da una garanzia di 1 anno. Manteniamo una qualità del prodotto stabile con miglioramenti ai componenti fragili per prestazioni affidabili.
