Sistema di misurazione delle onde e dei contorni con sensore di rugosità a ampio raggio e senza guida
Sistema di misura del contorno del tester di rugosità superficiale
Valuta la rugosità, la ondulazione, il profilo e molti altri parametri con la nostra macchina di misurazione della rugosità e del contorno dotata di un sensore di rugosità non guidato a largo raggio.
Analisi delle misure di superficie
Tutte le superfici contengono elementi misurabili tra cui dimensioni, forma, rugosità e ondulazione.
- Dimensioni:Forme funzionali di superficie definite da relazioni lineari tra raggio, angolo, distanza e caratteristiche
- Forma:deviazione dalla forma della superficie bersaglio (piano, sfera, cono, ecc.), generalmente causata da un errore della macchina
- Durazione:Causato da fattori quali strumenti di taglio o processi di lavorazione
- Valvolezza:Effetti non ideali della macchina causati da vibrazioni, rigidità insufficiente o altri fattori instabili del processo
Caratteristiche della serie SR2000
Il miglior equilibrio tra prestazioni e costi con un rapporto prezzo/prestazioni superiore:
- Sensore induttivo a larga gamma senza piombo standard
- Valutazione completa della rugosità, delle onde, del profilo e di vari parametri

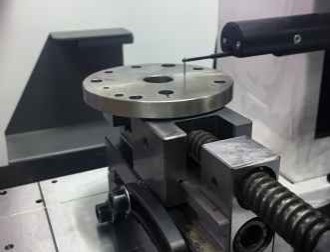

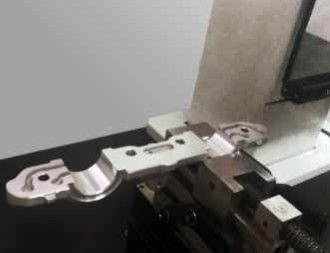

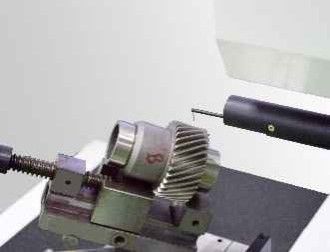

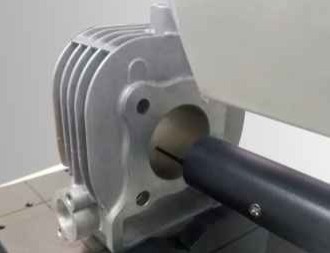

Studi di casi di misurazione
SR2023G-tbo Specificazioni
| Parametro | Specificità |
|---|
| Distanza di misurazione asse X | 120 mm |
| Distanza di misurazione asse Z | 420 mm |
| Distanza di misurazione asse Z1 | ± 620μm/262144:1 |
| Parametro di rugosità Precisione lineare1 | ± 3% |
| Ripetibilità | 1δ≤1nm |
| Lunghezza d'onda di taglio | 0.025- 0.08- 0.25- 0.8, 2.5, 8 mm |
| Lunghezza nominale | λcX2,3,4,5,6,7 |
| Rumore residuo | ≤ 0,12 μm |
| Velocità di guida asse X | 0.05~20 mm/s |
| Velocità di guida asse Z | 0.2~20 mm/s |
Funzioni di misura
Durazione:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Valvolezza:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Contorno originale:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Componenti di sistema
Sensore di rugosità senza guida della serie R
- Risoluzione: 65536:1/262144:1
- Distanza: ±420μm/±620μm
- Precisione lineare: R: ± 4%/± 3%
- Noise residual: ≤ 0,007μm/≤ 0,005μm
- Referenza di rugosità: guida, senza piombo
- Sensore di rugosità senza testa con eccellenti caratteristiche di risposta di frequenza e ampia larghezza di banda del segnale
Opzioni del conducente
Dsh driver a basso rumore / Dch driver ceramico a basso rumore(Scegliete in base alle vostre esigenze)
- Viaggio ferroviario: 100-150 mm/180~220 mm
- Intervallo numerico: 0,05~2μm/0,05~5μm
- Dirittura di contorno: 0,3 μm/100 mm
- Valore residuo di rugosità: ≤ 0,005 μm
- Velocità massima di movimento: 20 mm/s
- Velocità minima di misura: 0,1 mm/s
- L'attuatore a basso rumore soddisfa i requisiti di precisione di misura del profilo per le parti standard
Componenti della colonna
Cnf colonna ad alta velocità / Cnfl colonna lunga ad alta velocità(Scegliete in base alle vostre esigenze)
- Distanza: 320~420mm / 520~620mm
- Velocità massima di movimento: 20 mm/s
- Velocità minima di movimento: 0,2 mm/s
- Precisione di posizionamento: 0,005 mm
- Colonna ad alta velocità con struttura a telaio, resistenza alla deformazione a lungo termine, struttura di trasmissione veloce di precisione
Componenti della piattaforma
Tavolo della macchina ergonomica integrata Mpe
- Materiale: marmo
- Specificità: 500*800, 500*1000
- Progettazione integrata con struttura compatta, manutenzione conveniente, risparmio di spazio
- La progettazione ergonomica riduce la stanchezza dell'operatore
Informazioni sulle società
I nostri clienti e agenti
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
A1:Siamo una fabbrica e forniamo risposte entro 24 ore.
D2: Cosa produce principalmente la vostra azienda?
A2:Produciamo principalmente macchine di misurazione della visione, macchine di misurazione delle coordinate, apparecchiature CMM e VMM e attrezzature correlate.
Q3: Come scegliere la specifica appropriata?
A3:Il nostro team di professionisti raccomanderà le specifiche appropriate in base alla varietà del prodotto e alle esigenze di misura.
Q4: Accettate il servizio personalizzato?
A4:Forniamo macchine standard e soluzioni personalizzate su misura per le esigenze del cliente.
Q5: Qual è il periodo di garanzia?
A5:Il nostro periodo di garanzia del prodotto è di 1 anno. Abbiamo una qualità del prodotto stabile con miglioramenti sulle parti fragili per prestazioni affidabili.
