Sistema Avanzato Multifunzione per la Misurazione della Rugosità e del Contorno delle Superfici
Tester di alta precisione per la rugosità e il contorno delle superfici con capacità di analisi complete per applicazioni di misurazione industriale.
Fondamenti della Misurazione delle Superfici
Tutte le superfici contengono elementi misurabili tra cui dimensioni, forma, rugosità e ondulazione. I componenti ad alta precisione richiedono l'analisi di tutti questi elementi:
- Dimensioni: Forme funzionali della superficie definite da relazioni lineari tra raggio, angolo, distanza e caratteristiche
- Forma: Deviazione dalla forma superficiale target (piano, sfera, cono, ecc.), tipicamente causata da errori della macchina
- Rugosità: Texture superficiale causata da utensili da taglio o processi di lavorazione
- Ondulazione: Effetti non ideali della macchina dovuti a vibrazioni, rigidità insufficiente o instabilità del processo
Caratteristiche della Serie SPR2000
Equilibrio ottimale tra prestazioni e costi con un eccellente rapporto prezzo-prestazioni:
- Sensore di contorno digitale ad alta precisione
- Sensore di rugosità ad ampio raggio senza testa
- Profilometria su larga scala e misurazione di micro-profili
- Capacità di misurazione della rugosità ad ampio raggio
- Misurazione ad alta precisione di rugosità e contorno su larga scala per modelli compositi
Applicazioni di Misurazione

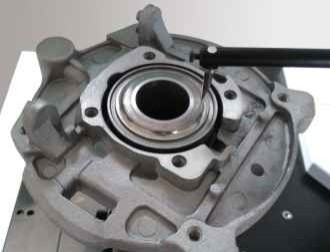

Carter Motore

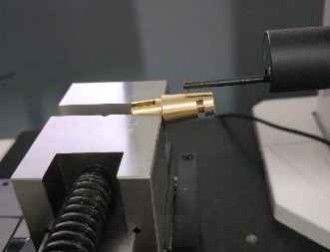

Corpo Valvola a Carrello

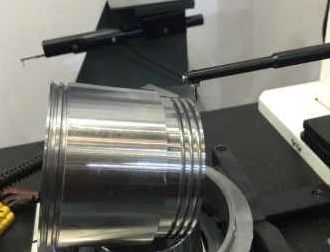

Pistone

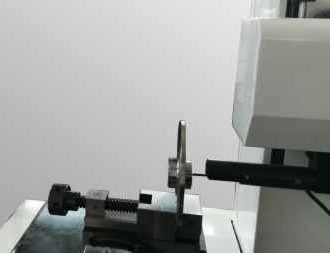

Parti della Frizione Automobilistica
Specifiche Raccomandate - SPR2012G-tdp
| Parametro |
Specifiche |
| Intervallo di Misurazione Asse X |
150mm |
| Intervallo di Misurazione Asse Z |
420mm |
| Intervallo di Misurazione Asse Z1 |
C:±12.5mm/R:±620μm |
| Precisione Lineare del Contorno Z1 |
±(0.8+|0.12H|)μm |
| Precisione dell'Arco |
±(1.5+R/12)μm |
| Precisione Angolare |
±1′ |
| Rettilineità |
0.5μm/100mm |
| Precisione Lineare della Rugosità |
±3% |
| Rumore Residuo |
≤0.05μm |
| Ripetibilità |
1δ≤1nm |
| Lunghezza di Taglio |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Lunghezza di Valutazione |
λcX2,3,4,5,6,7 |
| Velocità di Avanzamento Asse X |
0.5~20mm/s |
| Velocità di Avanzamento Asse Z |
0.2-20mm/s |
Funzioni di Misurazione
Misurazione del Profilo: Elementi lineari di varie superfici del pezzo, caratteristiche puntuali, misurazioni di distanza tra punti e linee, analisi di posizione inclusi distanza, parallelismo, perpendicolarità, angolo, profondità scanalatura, larghezza scanalatura, raggio. Capace di analisi di rettilineità, analisi di convessità e analisi del profilo.
Parametri di Rugosità: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parametri di Ondulazione: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Parametri del Contorno Originale: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Componenti del Sistema
Sensore: Sensore di Profilo Digitale a Basso Rumore Serie PHP
- Risoluzione: 0.02-0.1μm
- Intervallo: ±7.5-±30μm
- Precisione Lineare: ±(0.7+|0.05H|)μm
- Forza di Misurazione: 0.7g
- Sensore di rugosità di tipo senza guida con eccellente risposta in frequenza e ampia larghezza di banda del segnale
Driver: Driver a Basso Rumore DSH / Driver Ceramico a Basso Rumore DCH
- Corsa della guida: 100-150mm / 180-220mm
- Intervallo di numero: 0.05-2μm / 0.05-5μm
- Rettilineità del contorno: 0.3μm/100mm
- Valore residuo di rugosità: ≤0.005μm
- Velocità massima di movimento: 20mm/s
- Velocità minima di misurazione: 0.1mm/s
- Attuatore a basso rumore soddisfa i requisiti di precisione di misurazione del profilo delle parti standard
Membro Colonna: Colonna ad Alta Velocità CNF / Colonna Lunga ad Alta Velocità CNFL
- Intervallo: 320-420mm / 520-620mm
- Velocità massima di movimento: 20mm/s
- Velocità minima di movimento: 0.2mm/s
- Precisione di posizionamento: 0.005mm
- Colonna ad alta velocità con design a telaio, indeformabile per uso a lungo termine
Componenti Piattaforma: Tavolo Macchina Ergonomico Integrale MPE
- Materiale: Marmo
- Specifiche: 500*800, 500*1000
- Design integrale con struttura compatta
- Manutenzione conveniente e risparmio di spazio
- Design ergonomico riduce l'affaticamento dell'operatore
Domande Frequenti
D1: Siete una fabbrica o una società commerciale?
R1: Siamo una fabbrica e forniamo risposte entro 24 ore.
D2: Cosa produce principalmente la vostra azienda?
R2: Produciamo principalmente macchine di visione, macchine di misura a coordinate, maschere CMM e VMM e attrezzature correlate.
D3: Come scegliere la specifica appropriata?
R3: Il nostro team di professionisti raccomanderà strumenti di misurazione adatti in base alla varietà dei vostri prodotti e ai requisiti di misurazione.
D4: Accettate servizi personalizzati?
R4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze dei clienti.
D5: Qual è il vostro periodo di garanzia?
R5: Il periodo di garanzia dei nostri prodotti è di 1 anno. Abbiamo migliorato le parti fragili e manteniamo una qualità del prodotto stabile.
