Sistema di misurazione digitale di contorno ad alta precisione per ingranaggi, pulegge e viti
Sistema di misurazione del contorno del tester di rugosità superficiale
Gli elementi misurabili di tutte le superfici includono dimensioni, forma, rugosità e ondulazione. Molti componenti di alto profilo richiedono l'analisi di tutti questi elementi:
- Dimensioni: Forme funzionali superficiali definite dalla relazione lineare tra raggio, angolo, distanza e caratteristiche
- Forma: Deviazione dalla forma target della superficie (piana, sferica, conica, ecc.), tipicamente causata da errori di macchina
- Rugosità: Causata da fattori quali utensili da taglio o processi di lavorazione
- Ondulazione: Effetto macchina non ideale causato da vibrazioni, rigidità insufficiente o altri fattori instabili nel processo
Caratteristiche serie SP2000
Miglior equilibrio tra prestazioni e costi con un rapporto prezzo/prestazioni superiore
- Sensore digitale di contorno ad alta precisione
- Misurazione di contorno ad alta precisione su larga scala e misurazione di micro-profilo
- UNIMETRO utilizza in modo innovativo un nuovo sensore digitale che offre un'accuratezza lineare fino a cinque volte migliore rispetto ai tradizionali sensori encoder digitali
- Capacità 10x per misurare piccoli contorni soddisfacendo al contempo i requisiti di misurazione su larga scala
- Le applicazioni tipiche includono cuscinetti a sfere a gola profonda, cuscinetti a rulli conici e scanalature di viti a ricircolo di sfere per la misurazione del valore R, della deviazione di configurazione e del valore Pt
Applicazioni di misurazione

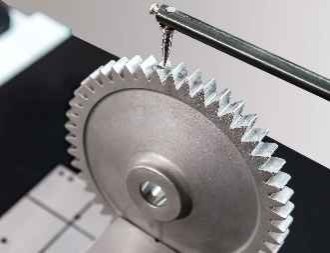

Ingranaggio

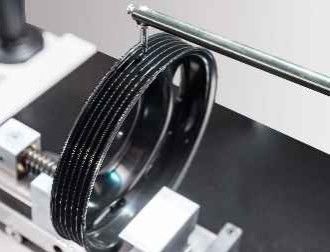

Puleggia

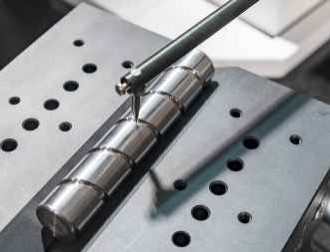

Vite

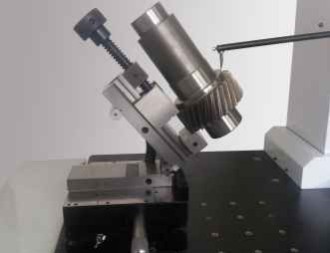

Ingranaggio elicoidale
Specifiche tecniche
| Specifiche |
SP2012G-tdo |
| Intervallo di misurazione |
|
| Asse X |
120mm |
| Asse Z |
420mm |
| Asse Z1 |
±12.5mm |
| Precisione |
|
| Precisione lineare Z1 |
±(0.8+|0.15H|)μm |
| Arco |
±(1.5+R/12)μm |
| Angolo |
±1′ |
| Rettilineità |
0.5μm/100mm |
| Velocità di traslazione |
|
| Asse X |
0.05~20mm/s |
| Asse Z |
0.2~20mm/s |
Funzioni di misurazione
Analisi del profilo inclusi elementi lineari di varie superfici del pezzo, caratteristiche puntuali, misurazioni di distanza tra punti e linee, analisi di posizione degli elementi inclusi distanza, parallelismo, perpendicolarità, angolo, profondità scanalatura, larghezza scanalatura, raggio. Capace di analisi di rettilineità, analisi di convessità e analisi completa del profilo.
Componenti del sistema
Sensore: Sensore di profilo digitale a basso rumore serie PHP
- Risoluzione: 0.02-0.1μm
- Intervallo: ±7.5-±30μm
- Precisione lineare: ±(0.7+|0.05H|)μm
- Potenza di misurazione: 0.7kg
- Rumore di massa molto basso per la misurazione di micro-profilo su larga scala con eccellente linearità
Driver: Driver a basso rumore DSH / Driver ceramico a basso rumore DCH
- Corsa guida: 100-150mm/180~220mm
- Intervallo numerico: 0.05~2μm/0.05~5μm
- Rettilineità del contorno: 0.3μm/100mm
- Valore residuo di rugosità: ≤0.005μm
- Velocità massima di movimento: 20mm/s
- Velocità minima di misurazione: 0.1mm/s
- Attuatore a basso rumore soddisfa i requisiti di precisione di misurazione del profilo per parti standard
Componente colonna: Colonna ad alta velocità CNF / Colonna lunga ad alta velocità CNFL
- Intervallo: 320~420mm / 520~620mm
- Velocità massima di movimento: 20mm/s
- Velocità minima di movimento: 0.2mm/s
- Precisione di posizionamento: 0.005mm
- Colonna ad alta velocità con design a telaio, costruzione a lungo termine indeformabile
Componenti piattaforma: Tavolo macchina ergonomico integrale MPE
- Materiale: Marmo
- Specifiche: 500*800, 500*1000
- Design integrale con struttura compatta per una comoda manutenzione
- Design ergonomico riduce l'affaticamento dell'operatore
